VA-flowmålere og rotametre
VA-flowmålere og rotametre er to navne for den samme type flowmåler, nemlig en variabelt areal flowmåler. De er meget populære i industriel flowmåling på grund af deres enkelthed, pålidelighed og lave omkostninger. Fordelen ved at bruge variabelt areal flowmålere er, at de kan måle et bredt spektrum af medier og flowrater, samt håndtere høje tryk og temperaturer. De er nemme at installere og vedligeholde og kræver for det meste ingen strøm at drifte. Derudover giver de et direkte og visuelt signal om flowet, hvilket kan være nyttigt i processen.
Måleprincippet bag variabelt areal
Måleprincippet "Variabelt areal" er en af de ældste principper anvendt til flowmåling. Det mekaniske princip er lige så enkelt, som det er pålideligt.
En flyder (af enten aluminium eller keramik) føres ind i et konisk (tilspidset) målerør, hvor den fungerer som en vægt, hvis position i røret afhænger af flowet.
Med et konisk målerør vil arealet, som flyderen opholder sig i, ændres afhængigt af flyderens position (højden på flyderen). Flyderens position bestemmes ud fra en ligevægt imellem, vægten på flyderen (FG), det arkimediske løft (FA) og løftet fra trykfaldet over flyderen (FP).
FG = FA + FP
På grund af funktionsprincippet, installeres denne type af flowmålere i lodrette rør.
Der findes tre typer af VA-flowmålere
Forskellen på de 3 typer, er det materiale målerøret er fremstillet af (plastik, glas og metal) og materialevalget foretages på baggrund af applikationen.

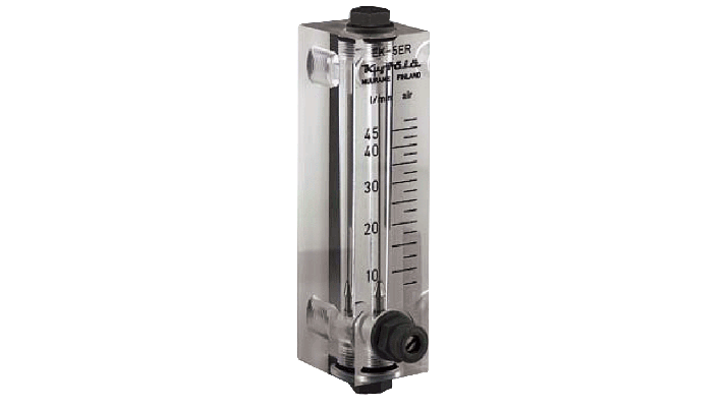

Plastik / Akryl flowmetre
Til de simple opgaver, hvor du primært skal måle på vand eller luft, og hvor økonomien har en stor indflydelse og nøjagtigheden er mindre vigtig, kan du anvende plastik / akryl. Måleren bruges primært til indikering af flow ud fra flyderens position i det koniske rør.
Fås også som flerrørs flowmålere.
Nogle af de akryl / plastik flowmålere vi forhandler, fås også med mA udgang.

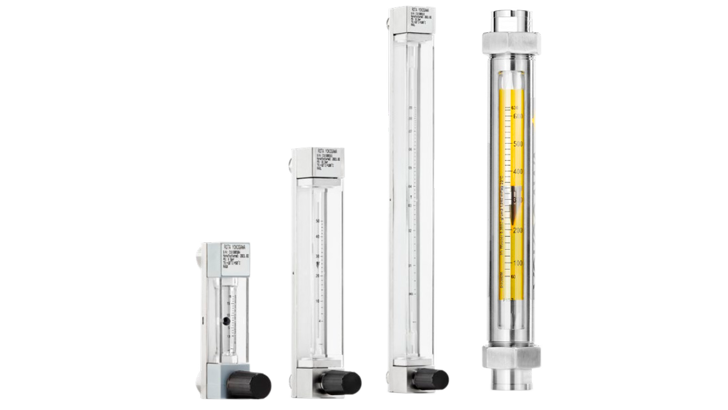

Glasrørsflowmetre
Glas kan bruges, hvor du stadig ønsker en forholdsvis simpel måling samt til mere aggressive medier. Derudover anvendes glasrørsflowmålere til indikering og måling af flow ud fra flyderens position i det koniske rør.

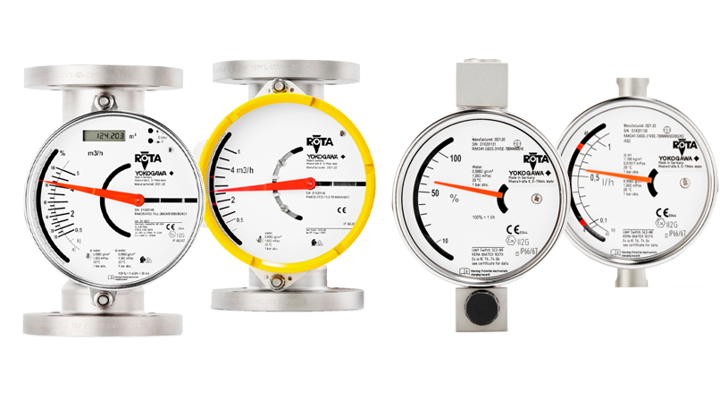

Metalrørsflowmetre
Metal kan bruges til de mere krævende opgaver, hvor akryl og glasrørsflowmetre ikke kan anvendes. Det kan f.eks. være ved højt tryk, medier der misfarver målerøret, høj temperatur osv.
Metalrørsflowmålerne fås med udgangssignal og alarmer og anvendes derfor også, hvor dette er nødvendigt i processen.
Strøm, aflæsning og udgangssignal
Da flowprincippet er mekanisk, er det ikke nødvendigt at tilslutte strøm til dine VA-flowmålere og rotametre.
For at få en pålidelig aflæsning af flowet, kan du på glas- og plastikmålerørene, aflæse flyderens position gennem røret, men hvis mediet ikke er gennemsigtigt, er det ikke muligt at aflæse flowet nøjagtigt. Det er af gode grunde ikke muligt at aflæse flowet via målerøret på metalflowmetrene, derfor er flyderen på disse typer gjort magnetisk. Det betyder at flyderens position ved hjælp af en magnetisk kobling overføres til et display på fronten.
Den magnetiske aflæsning gør det også muligt at sende flowdata til andre systemer via for eksempel en 4…20 mA udgang eller alarmer, hvilket betyder at VA-flowmålerene og rotametre også er anvendelige i procesapplikationer, der kræver elektronisk indikation og transmission af den målte flowhastighed.
Fordelene ved Rotametre og VA-flowmålere
- Præcise målinger af væsker og gasser
- Robust og universel
- Mange muligheder for kundetilpassede løsninger
- Fås i plastik, glas og metal
- Kræver ingen strømforsyning
Ulemperne ved Rotametre og VA-flowmålere
Der findes dog ikke kun fordele ved disse flowmålere. Der er også applikationer, hvor de ikke vil være de mest velegnede, hvilket skyldes, at:
- Nogle medier med deres farve kan sløre aflæsningen. Derfor kræves et klart medie, hvis der er tale om plast-, akryl- og glasflowmålere
- De kræver lodret montage, med indløb fra bunden
- De er uegnede til pulserende flow
- Målerne ofte kun er nøjagtige for et medie, ved en given temperatur og tryk
Kontakt os, hvis vi skal hjælpe dig med at vurdere, hvilken flowmåler, der bedst lever op til dine krav og din applikation.
