Kategorien "Mekaniske flowmålere" dækker over et bredt spektrum af flowmålere og måleprincipper. De kan dog generelt deles op i fortrængningsmålere (PD, Positive Displacement) og andre måleprincipper som f.eks. turbinehjulsmålere. Ved mekaniske flowmålere forstås en måler, hvor væsken får en del af måleren til at rotere, og man aftaster omdrejningerne som en værdi for flowet.

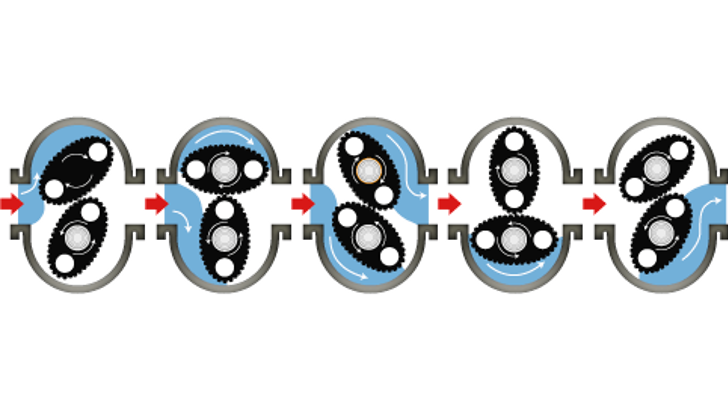

Ved en fortrængningsmåler forstås en måler, som altid leder en konstant volumen igennem sig. På billedet ses det, at væsken ledes ind i måleren, "fanges" af de ovale tandhjul og ledes efterfølgende ud af måleren. Det er altid den samme volumen, som tandhjulene leder igennem måleren, uanset om densitet og viskositet ændrer sig. Det er en meget stor fordel, at måleren ikke ændrer karakteristik (pulsfaktor) pga. for eksempel temperaturændringer. Denne type måler er som oftest afhængig af filtrering og kræver et smørende medie.

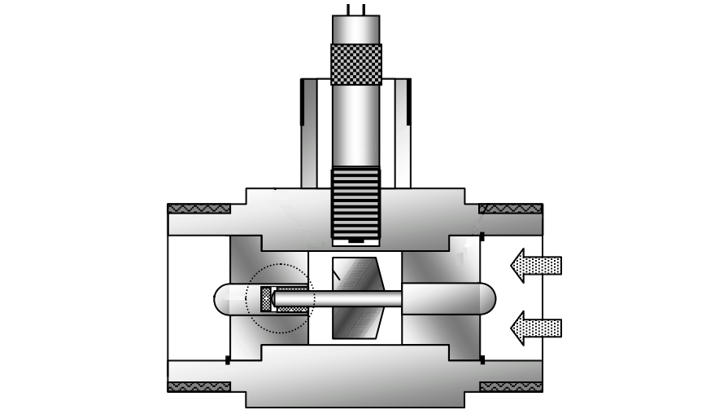

Ved denne type flowmåler roterer en turbine, og vha. en magnet i et af turbinebladende kan en aftaster tælle omdrejningerne. Denne måler er ikke, ligesom en fortrængningsmåler, uafhængig af viskositetsændringer, tvært imod. Pulsfaktoren ændrer sig med viskositeten, da turbinens egenskaber ændrer sig med væskens ændrede karakteristik.
Dette måleprincip vil også være afhængigt af en symmetrisk flowprofil, dvs. der stilles krav til lige rørføring før og efter måleren. Under de rette omstændigheder kan turbinehjulsmålere dog være meget nøjagtige og bruges som afregningsgodkendte målere af olieindustrien, blandt andet pga. det lave tryktab.
