Ultralyd niveaumåling

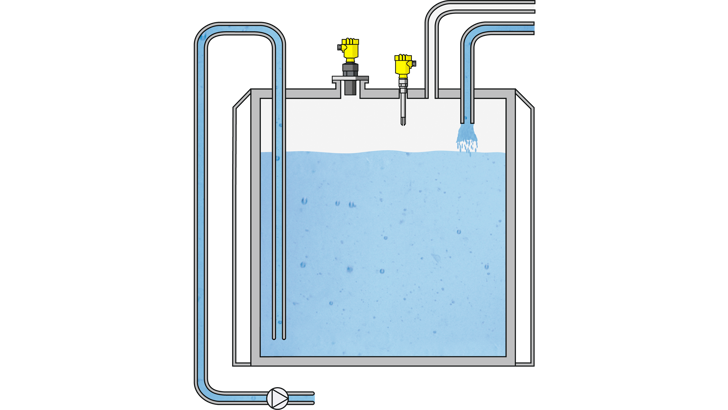

Måleprincippet

Når man anvender ultralyd til niveaumåling, udsendes en lydimpuls fra sensoren. Den tid impulsen er om, at bevæge sig fra sensoren til en given overflade og tilbage igen, måles. Dette kaldes løbetiden. Kendes lydhastigheden i luften/gassen, er løbetiden et udtryk for afstanden frem og tilbage. For luft gælder det at lydhastigheden @ 20°C ca. 343 m/sek. og @ 0° C er den ca. 332 m/sek. hvilket betyder at temperaturen har en indflydelse på ca. 1,7% pr. 10° C i luft. Derfor er det afgørende for nøjagtigheden af niveaumålingen, at der kompenseres for variationer i temperatur, med en indbygget temperaturføler i sensoren.

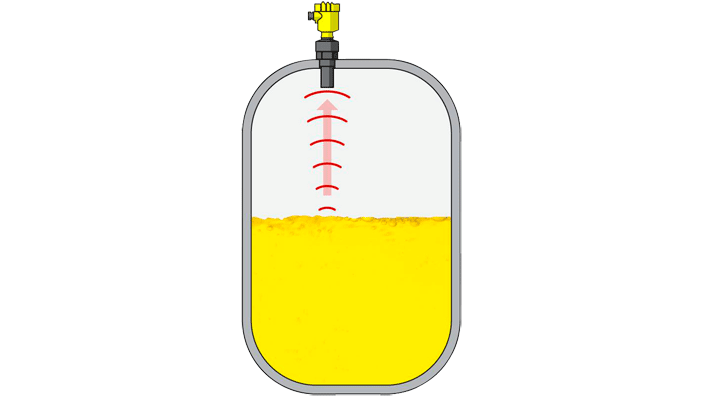

Billedet illustrerer hvordan en lydimpuls sendes ned imod mediets overflade som en del af en niveaumåling. Den returnerede lydimpuls, eller ekkoet der kommer retur, er noget mindre end den udsendte lydstyrke. Dette kaldes dæmpning. Dæmpningen afhænger af hvor langt lyden skal bevæge sig, og også af hvilket medie der måles på. Der vil f.eks. være stor forskel på, hvor meget lyd der reflekteres fra en væskeoverflade og en askeoverflade. Dæmpningen bestemmer hvor kraftig en transducer der skal bruges.
