Måleprincippet kapacitiv kan bruges både til installationer hvor man har behov for en niveauindikering i form af niveauswitch eller som kontinuerlig niveaumåling. Når det bruges som niveau switch bruges det ofte som: overfyldningsbeskyttelse, tørløbssikring, olie/vand detektering og skumdetektering.
0RESULTATER
NULSTIL
No results found
Hvordan virker en kapacitiv måling?
Princippet med en kapacitiv måling består af at registrere en kapacitets-ændring mellem målesonden og en ledende beholdervæg. Man kan sammenligne det med en kondensator. En kondensator består af to metalplader med et isolerende materiale i mellem. Dette isolerende materiale kaldes et dielektrikum. Det kan være et hvilket som helst ikke-ledende medie, f.eks. luft. Et stofs evne som isolator, eller dets evne til at lede en elektrisk strøm, angives ved dets dielektricitetskonstant (εr). Jo højere dielektricitetskonstant des bedre evne til at lede elektriske strøm. Eksempel: Vand ~ 80 εr og Luft ~ 1.
KONTAKT VORES EKSPERT
Jørgen Strange
Product Manager - Level and pressure
Tlf: +45 2761 4508
Email: Jorgen.Strange@insatech.com
Kontinuerlig niveaumåling
Når man anvender det kapacitive måleprincip til kontinuerlig niveaumåling, fungerer niveauføler og tankvæggen som de to elektroder i en elektrisk kondensator. En ændring i niveauet vil resultere i en ændring af kapacitansen, som bliver konverteret til et niveau signal. Afhængig af applikationen, er der forskellige versioner af kapacitive sensorer med enten stav eller wire.
Fordelene ved kapacitiv niveaumåling
- Gør det muligt at have måling uden blinde områder i hele sensorlængden.
- Fuld-isolerede versioner kan anvendes i korrosive medier
Niveauindikering

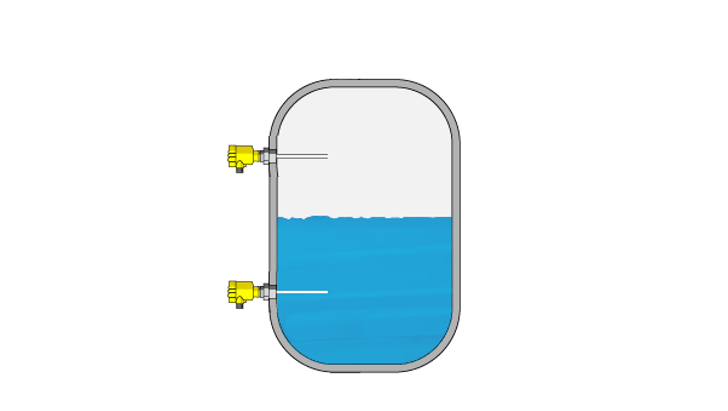

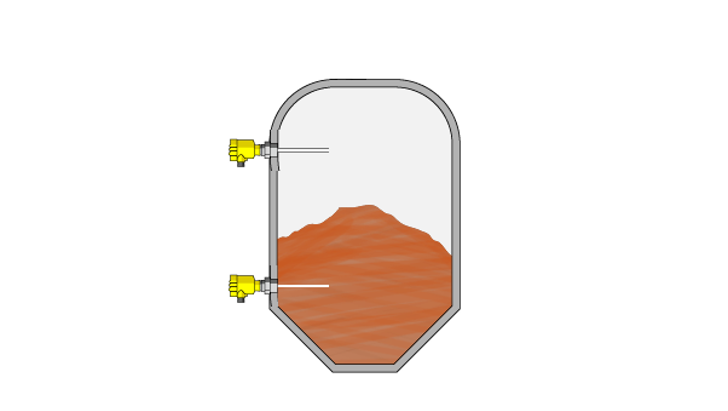

Ved at anvende det kapacitive måleprincip til niveauindikering, kan du indsætte en sensor, hvor du ønsker sit switchpunkt. Niveauswitchen og tankvæggen fungerer som de to elektroder i en elektrisk kondensator, og en ændring i niveauet vil resultere i en ændring i kapacitansen, som konverteres til et on/off signal. Valget af typen af kapacitiv niveau switch er afhængig af, hvilken applikation den skal anvendes i.
Fordelene ved kapacitiv niveau switch
- Kan monteres i alle retninger, afhængigt af hvor du ønsker switch punktet.
- Fuld-isolerede versioner kan anvendes i korrosive medier
Vælg sensor ud fra mediet
Fuld-isolerede sensorer
Dit medie afgør hvilken udformning din kapacitive niveausensor eller niveauswitch skal have. Hvis dit medie har en dielektricitetskonstant højere end 5 εr, vil det give en direkte kortslutning mellem sensor og beholdervæg. Det vil dermed ikke være muligt at måle noget. For at bruge måleprincippet kapacitiv niveauindikering, skal man vælge en fuld-isoleret sensor, som er forsynet med et elektrisk isolerende lag, der sikrer at der ikke sker en kortslutning, uden at forstyrre selve målingen. De isolerede sensorer kan også anvendes til ikke-ledende - og aggressive medier.
Kablet version

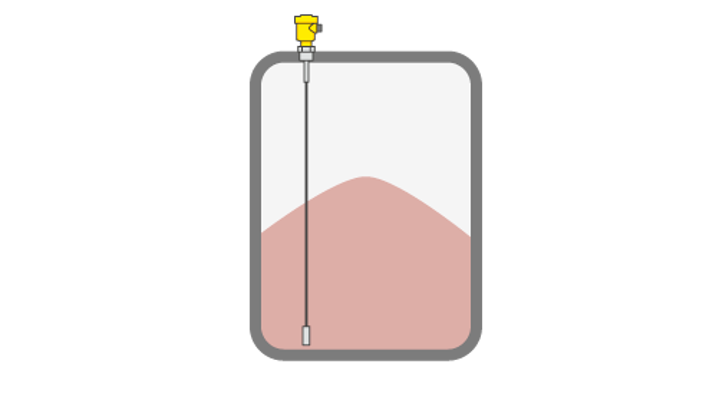

Når du skal bruge et switch punkt eller kontinuerlig niveau-måling i f.eks. en høj silo med et medie med lave dielektricitetskonstant såsom sten eller olie, så kan det være en fordel at anvende en version med kabel, da denne giver mulighed for at få en probe der er 32 meter lang.
